Marvell交换机芯片SMI接口读写协议

Marvell的88E6XXX系列交换机芯片基本都提供SMI（Serial Management Interface）接口。 SMI接口使用2线串行通信，一个MDC提供时钟，一个MDIO为双向数据引脚。 外部CPU通过这2个引脚访问芯片内部的寄存器。

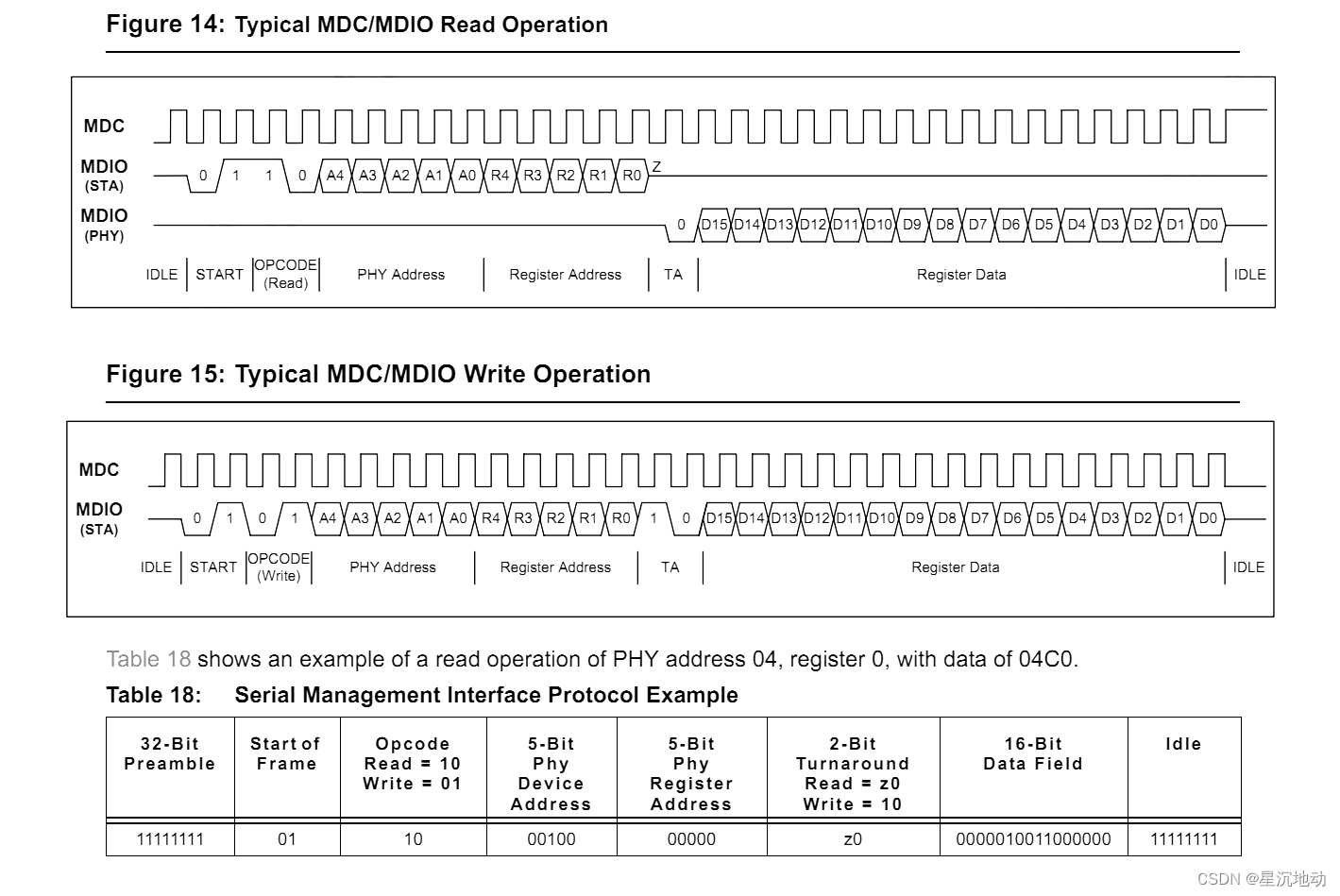

SMI接口的通信时序如图所示：

开始通信前要发送32个时钟做为前导帧，操作结束后同样也发送32个时钟作为空闲。空闲期间MDIO引脚保持高电平。

通信数据包含： 2bit起始位， 2bit读写操作码， 5bit设备地址， 5bit寄存器地址， 2bit读写转换， 16bit寄存器数据。

SMI寻址方式又分为2种，单芯片模式和多芯片模式。

单芯片模式： 是直接通过读写命令访问内部寄存器。

多芯片模式： 多个芯片并联在同一条SMI总线上，类似于I2C，通过芯片地址来访问。 由于多了一个芯片地址，只能以间接的方式访问内部寄存器。 此时的设备地址是芯片地址，寄存器地址只能是0x00或0x01。 把要访问的内部寄存器地址和设备地址写入0x00(Command Register)， 把要写入的数据写入0x01(Data Register)，或者从0x01(Data Register)读出内部数据。

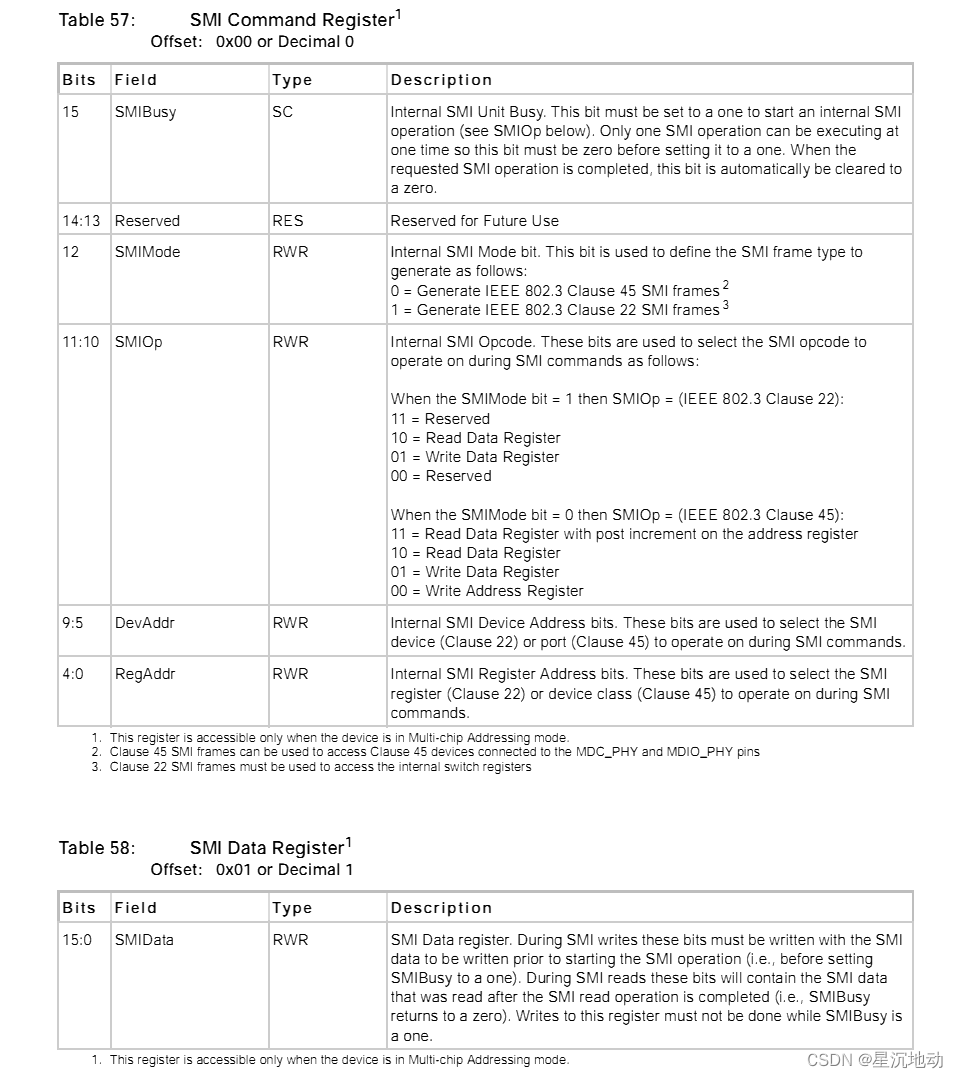

如图所示：Command Register的bit[9:5]写入的是设备地址，这个地址就是单芯片模式的SMI设备地址，bit[4:0]写入的是寄存器地址，和单芯片模式的SMI寄存器地址一样。

然后读回Command Register的bit15，如果为0表示操作完成，此时可以从Data Register读回数据。

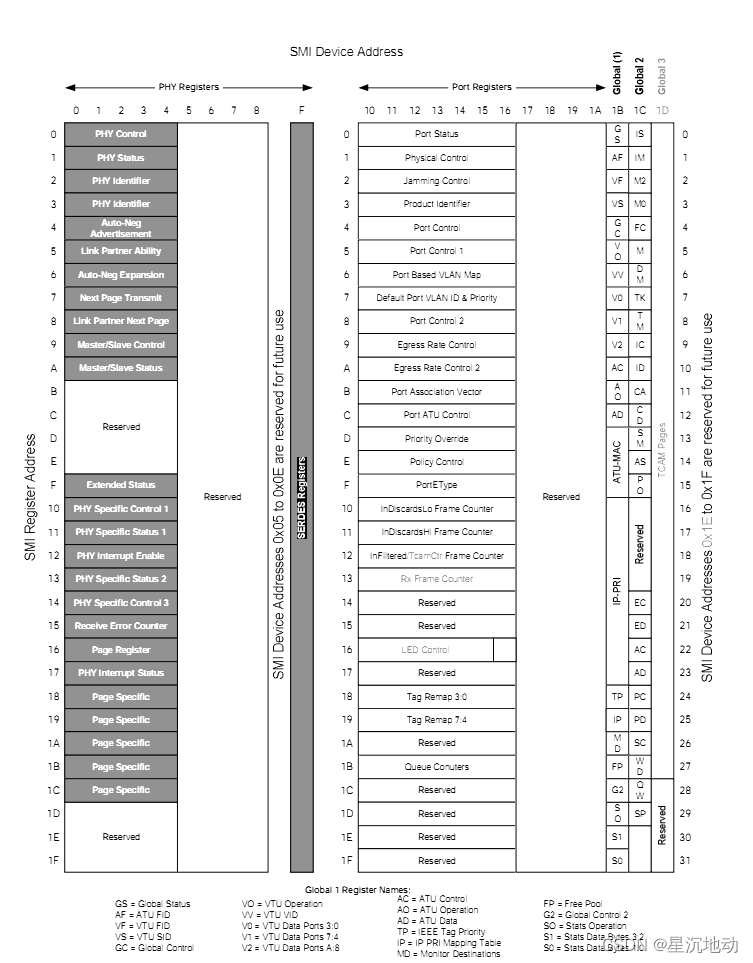

芯片内部寄存器地址解读： 如下图所示，是某芯片手册里的寄存器地址表。 顶部的0到1D表示设备地址。左侧的0到1F是寄存器地址。 比如设备地址10，寄存器地址0，那就是Port Status（端口1的状态）。
