如何从HardFault异常中定位到错误代码

调试Cortex-M处理器的程序，最常见的异常就是HardFault错误，这种错误一般是因为非法访问内存或者非法指令引起的，比如写空指针，程序跑飞等情况。 但常常出现HardFault异常后，难以直接定位到出错代码，只能通过读取栈顶数据来定位错误代码。 那么发生HardFault异常的栈顶数据该怎么解读？

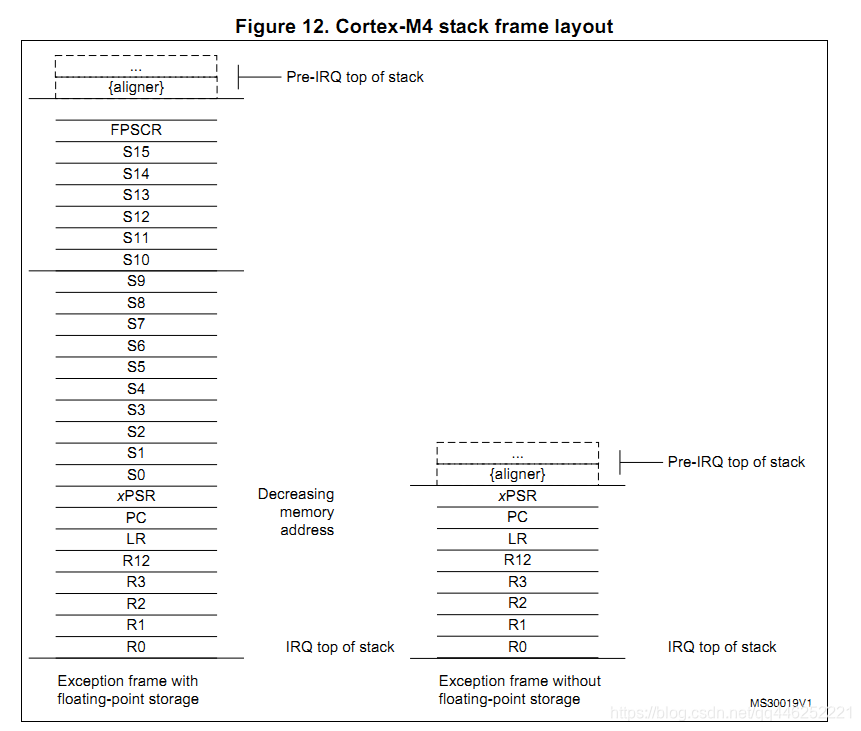

在Cortex-M相关文档中异常模型章节可以找到一张图表，下图是Cortex-M4当异常发生时，硬件会自动往栈顶写入的数据结构。 从图中可以看出Cortex-M4有两种模式，一种是带FPU指针的结构，另一种是不带FPU的结构，其中不带FPU的结构和Cortex-M3是完全一样的。 即便两种模式的栈结构稍有差异，但其实栈顶的前8个数据都是一样的，分别是R0,R1,R2,R3,R12,LR,PC。 在发生HardFault错误时，我们最关心的就是LR和PC的值，PC代表发生错误的那条指令，LR代表当前函数返回后的下一条指令地址。

下面用实例来说明如何从HardFault错误时的栈顶数据找到出错代码。 用Keil写一段测试代码如下，bad函数指针指向无效地址，会引起非法指令异常，进入HardFault。

/*
* HardFault错误演示
* 蒋晓岗<kerndev@foxmail.com>
*/
#include <string.h>

typedef void (*bad_func)(void);

//跳转到无效地址,程序跑飞
void fault(void)
{
	bad_func bad;
	bad = (bad_func)0xDEADDEAD;
	bad();
	memset(bad, 0, sizeof(bad));
}

int main(void)
{
	fault();
	while(1);
}

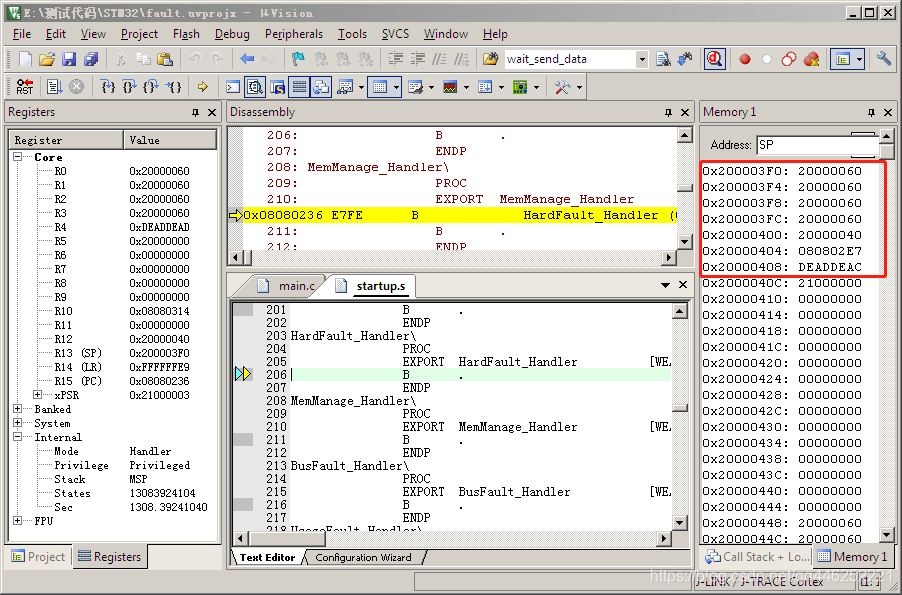

看看运行时的效果，程序一运行，马上就进入HardFault_Handler，此时查看实时寄存器的值SP=0x200003F0，PC=0x08080236这是一条死循环指令； 然后在右边的内存查看窗口中输入SP，按回车可以看到栈顶的内存数据，第一个数据20000060就是发生异常时R0寄存器的值，下面依次是R1,R2,R3,R12,LR,PC。 要定位到出错的代码，重点关注PC和LR的值。 栈顶数据中 PC=0xDEADDEAC，LR=0x080802E7.

在得到HardFault异常发生时的PC和LR值之后，我们就可以去反汇编窗口，右键选择“Show Disassembly at Address”，手动输入地址直接定位到该错误指令。 首先看PC=0xDEADDEAC，这是一个无效地址。 即使我们用反汇编去查看这个地址也是看不到任何有效汇编指令的，由此断定我们的程序一定是跑飞了。 但是为什么跑飞呢，我们只能继续分析LR的值，来寻找答案。

然后看LR=0x080802E7，幸好这是一个位于FLASH代码段的地址，在反汇编地址中输入0x080802E6。 注解：为什么不是输入0x080802E7呢？因为LR的最低位表示的是指令类型ARM/Thumb，通常最低位都是1，因此要减去1。

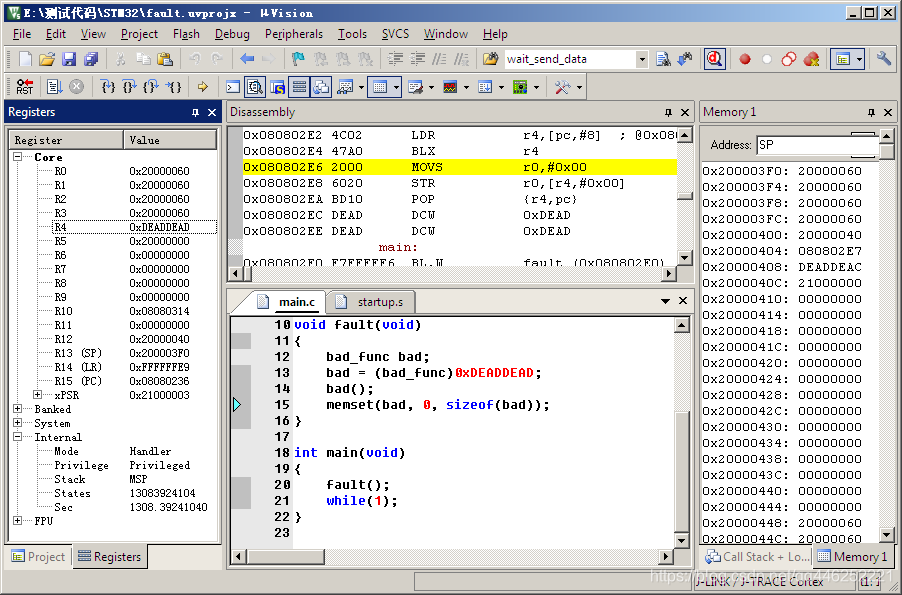

从汇编窗口可以看到，LR指向的指令是MOVS R0,#0x00，通常情况下引发异常的元凶是它的上一条指令，BLX R4，这是一个函数调用， 引发HardFault异常的元凶就是这个函数调用，跳转到R4寄存器所指示的地址。 由于R4寄存器的值不在栈里保存，只能查看实时寄存器的值，左侧显示R4=0xDEADDEAD。 那么这就真相大白了，BLX跳转到0xDEADDEAD地址，该地址是无效地址，从该地址读取不到合法的指令，因此引发HardFault异常。

注：明明跳转的地址是0xDEADDEAD，而HardFault之后栈顶PC的值是0xDEADDEAC呢？ 因为Cortex-M是Thumb2指令集，是2字节对齐的，跳转指令会自动进行字节对齐。实际传入PC的值就是0xDEADDEAC。

总结：

当程序进入HardFault异常时，我们可以通过在线调试器，读取SP内存，找到引发异常的PC指针，定位到错误的指令。

如果此时PC指针是无效地址，那么还可以通过LR返回地址，推测出现异常的函数调用。
